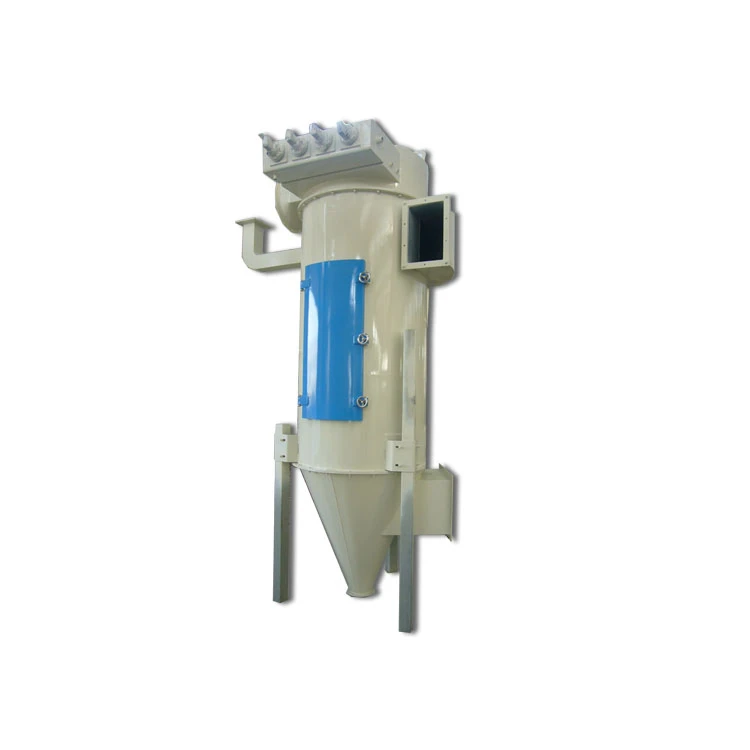

Coletor de poeira TBLMY

Sistema coletor de poeira

Coletor de poeira do filtro de jato de alta pressão

Características: Com envelopes de filtragem plana, estrutura compacta e pequena pegada.

Aplicação: Coleta de poeira em equipamentos de transporte.

Pressão de ar de trabalho: 0.2-0.4 MPa

Área de filtragem (opcional): 5,6m², 10,5m², 17,5m², 25,2m², 36,4m², 53,2m², 75,6m², 109,2m².

Aplicação e adaptabilidade

O TBLMy Jet Filter Dust Collector pertence a um jato de ar reverso de baixa pressão, com coletor de poeira de impulso, caracterizado por desempenho confiável, coleta de poeira de alta eficiência, baixa concentração de descarga, fácil operação e manutenção. É aplicável para controle de poeira em indústrias de cereais e processamento de ração, máquinas, metalurgia, materiais de construção e cimento, e limpeza ou reciclagem de poeira e filtragem em transporte pneumático ou coleta de dutos de aspiração.

Características

Este produto é apresentado por um coletor de pó de ciclone. O ar contendo poeira entra tangencialmente na caixa e é separado pelo giro; Em primeiro lugar, o pó de pequeno porte é filtrado através de uma manga filtrante para melhorar a vida útil da manga;

Um mecanismo de montagem e desmontagem rápida fabricado com tecnologia de patente para manga de pano é aplicável para melhorar o ambiente de operação e a eficiência do trabalho;

A válvula solenoide do tipo TDFD é adotada para fácil montagem e desmontagem e para isso uma válvula solenoide pulveriza várias mangas ao mesmo tempo pode ser realizada;

O instrumento de controle de impulso TKZM Type é adotado para que a regulação de vários circuitos com boa ajustabilidade, precisão e desempenho estável possa ser realizado.

Existem mecanismos de descarga de pó de fundo conic e fundo plano, de modo a otimizar o mecanismo de descarga de poeira com fundo plano.

Tensão de entrada da válvula solenoide: DC 24 V, corrente: 0,8 A~1A , ambiente de trabalho: -10°C ~50°C, umidade relativa ≤85%, mídia de trabalho: ar limpo, pressão de trabalho da fonte de ar: 0,5 MPa ~0,7Mpa.

A tensão de trabalho da câmara de ar deve ser AC 380 (1±5%) V, e o material não deve ser misturado com impurezas de fibra e grandes sólidos.

A pressão da fonte de ar para a remoção da poeira deve ser de 0,5 MPa~0,7MPa, se usada em caso especial, a pressão pode ser inferior a 0,5MPa;

Resistência do coletor de poeira: P<>

Eficiência do coletor de poeira: η≥99,5%;

Velocidade de ar filtrante: ≤4 (m/min);

Especificação da manga filtrante: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Princípio operacional e características dos principais componentes

Caixa superior

A caixa superior é um componente para a coleta de ar limpo filtrado, completado com uma saída de ar na parte superior, e inclui um dispositivo a jato de ar nele. Ao abrir a tampa superior da caixa superior, o dispositivo a jato de ar pode ser verificado e substituído (é desnecessário normalmente).

Caixa do meio

A caixa média é um componente para filtrar o ar que contém poeira de entrada e também para a fixação das grandes partículas de poeira; a parte superior está conectada com a caixa superior, a parte inferior está conectada com a caixa inferior, e há um dispositivo de manga filtrante nele. Há uma porta de inspeção na caixa, que pode ser aberta para inspecionar e substituir a manga filtrante.

Caixa inferior (fundo plano — caixa inferior, fundo cônico —- bunker)

A caixa inferior é o componente para descarregar poeira e equipada com um dispositivo de descarga de poeira nele. A parte inferior tem uma saída de poeira que está conectada com a câmara de ar. Há um bueiro na lateral da caixa inferior e é usado para inspecionar o dispositivo de descarga de poeira e adicionar óleo de lubrificação ao abri-lo. A poeira é descarregada através de um bunker conic por meio da gravidade da poeira, de modo que a poeira pode ser coletada ao longo da superfície cônica e descarregada.

Parâmetros técnicos
